Kabelläggningsrulle

Kabelförläggningsrullar (även kända som kabelstyrningsrullar eller nylonhjulskabeljordrullar) tillverkade av Ningbo Lingkai, Kina är viktig utrustning i kabelinstallationssystemet. Kabelförläggningsrullarna kan avsevärt minska kabelns spänning i bocknings- eller vändningsområdet och skydda kabelenheten från skador. Dessa kabeldragningsrullar är gjorda av hållbara material och kan anpassa sig till olika miljöer, inklusive inomhus och utomhus, höga och låga temperaturer och tuffa driftsförhållanden, vilket säkerställer tillförlitligheten och stabiliteten vid kabelläggning.

Skicka förfrågan

Produktbeskrivning

En kabelläggningsrulle tillverkad i Kina Ningbo Lingkai Manufacture, även känd som en kabelstyrrulle eller nylonhjulskabeljordrulle, är en viktig anordning som används i kabelinstallationssystem som utför en mängd viktiga funktioner. Dessa funktioner beskrivs i detalj nedan:

1. Minska kabelspänningen: En av kabeldragningsrullens primära funktioner är att minska kabelspänningen i områden där det finns krökar eller riktningsändringar i kabeldragningen. Vid lämpligt stöd kan kabeldragningsrullen hjälpa till att minska belastningen på kabelkomponenter och förhindra att de skadas på grund av överdriven spänning.

2. Förhindra kabelslitage: Kabelförläggningsrullen är utformad med släta ytor som hjälper till att minska friktionen mellan kabeln och rullen, förhindrar ytslitage och förlänger kabelns livslängd.

3. Underhåll kabeldragning: Kabelförläggningsrullen hjälper till att bibehålla orienteringen och den övergripande strukturen hos kabelsystemet, vilket säkerställer dess stabilitet och tillförlitlighet genom att hålla kablarna i en specifik riktning och förhindra att de trasslar ihop sig eller inte är på plats.

4. Anpassa sig till olika miljöer: Kabelförläggningsrullar är vanligtvis konstruerade med hållbara material som gör att de kan köras tillförlitligt i en mängd olika miljöer. Dessa miljöer kan inkludera inomhus- eller utomhusinställningar, höga temperaturer eller låga temperaturförhållanden och andra tuffa driftsmiljöer.

Straight Line Kabelrulle för förläggning av jordkabel

Art.nr.	Modell	Arbetsbelastning (KN)	Kabelns diameter (mm)	Konstruktion av kabelrulle	Vikt (kg)
21171	SHL1	10	Φ150	Gjut aluminiumram Aluminiumrulle	5.4
21172	SHL1N	10	Φ150	Gjut aluminium ram Nylon Roller	3.6
21181	SHL1B	10	Φ160	Stålplåtsbas aluminiumrulle	5.5
21182	SHL1BN	10	Φ150	Stålplåtsbas Nylonrulle	3.7
21183	SHL2BN	10	Φ160		5.5
21184	SHL3BN	10	Φ200		8.0
21191	SHL1G	10	Φ150	Stålrörsram Aluminiumrulle	5.1
21192	SHL1GN	10	Φ150	Stålrörsram Nylonrulle	3.3
21193	SHL2GN	10	Φ160		5.7
21194	SHL3GN	10	Φ200		8.0
21201	SHLG1	10	Φ150	Stålrör Långa ben Aluminiumrulle	9.4
21202	SHLG1N	10	Φ150	Stålrör långa ben Nylonrulle	7.8

Obs: Rullarna används för installation av olika underjordiska kraftkablar upp till diameter Ø200 mm, välj lämplig vals enligt din kabelstorlek.

Alla remskivor är monterade på lager. Ramen är gjord av galvaniserat stål.

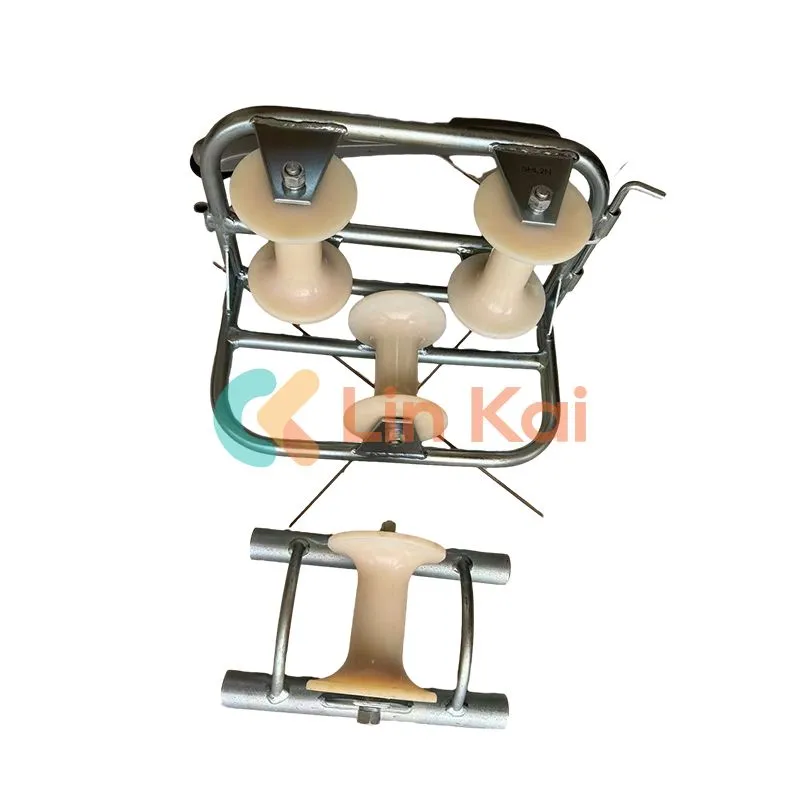

Kabelhörnrullar

Art.nr.	Modell	Arbetsbelastning (KN)	Storlek på kablar (mm)	Vikt (kg)
21211	SHL	8	≤ Ø80	5.5
21221	SHL2	10	≤ Ø150	12
21222	SHL2N	10	≤ Ø150	10
21223	SHL3	10	≤ Ø150	11
21224	SHL3N	10	≤ Ø150	9
